Solidworks钣金圆筒展开教程

有用户咨询solidworks中如何展开圆筒结构,接下来笔者将详细介绍具体的操作步骤。

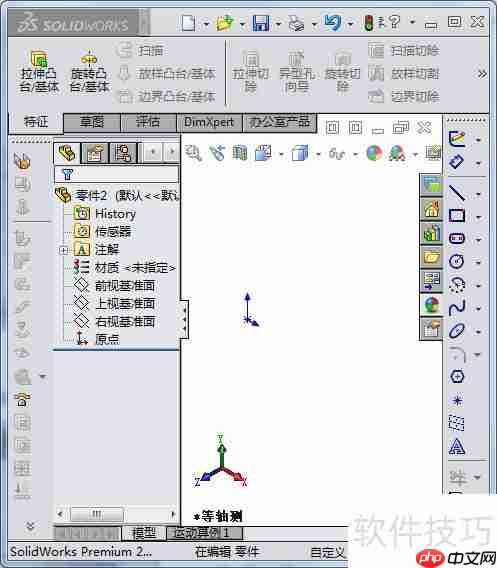

1、 打开SolidWorks程序,如图所示。

Solidworks钣金圆筒展开教程

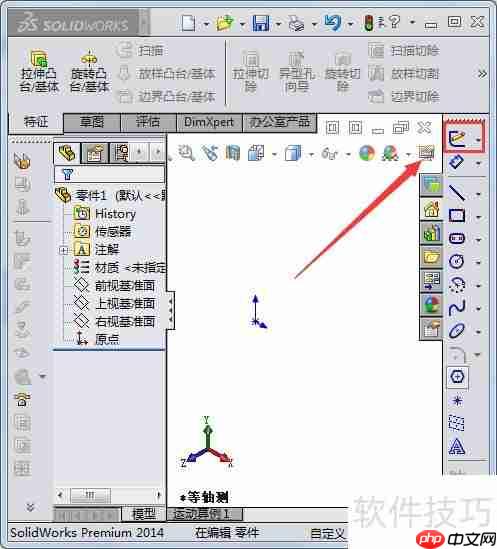

2、 创建一个新的草图,用于设计钣金模型,如图所示。

Solidworks钣金圆筒展开教程

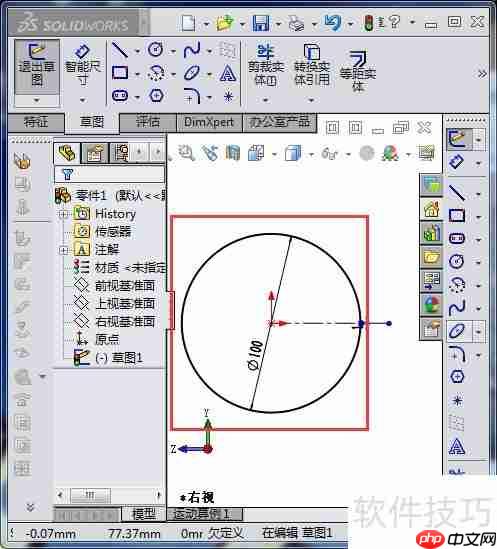

3、 绘制一个圆形图案,如图所示。

Solidworks钣金圆筒展开教程

4、 在圆上添加一个小开口,确保开口宽度较小,如图所示。

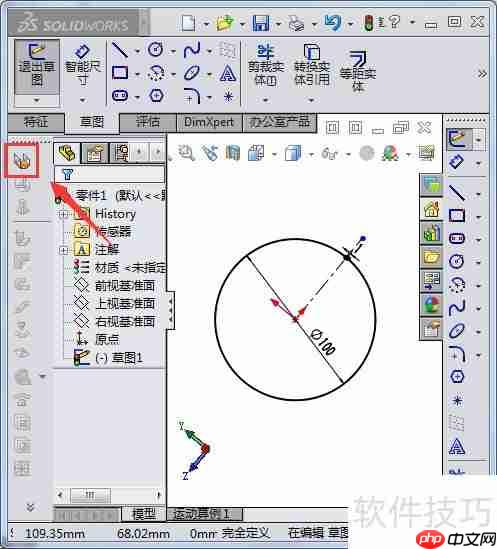

5、 选择钣金功能模块,参考下图。

Solidworks钣金圆筒展开教程

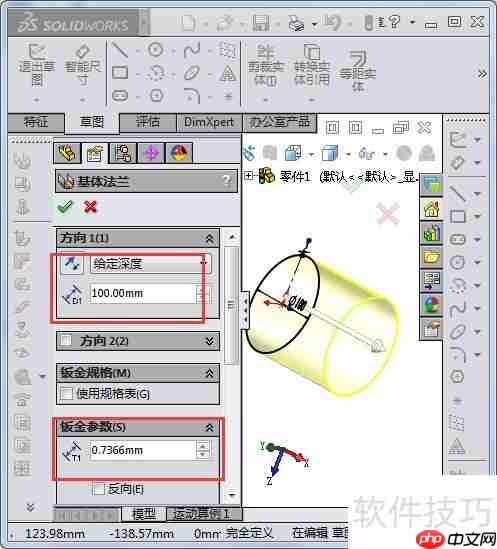

6、 设置相关参数并点击确认按钮。

Solidworks钣金圆筒展开教程

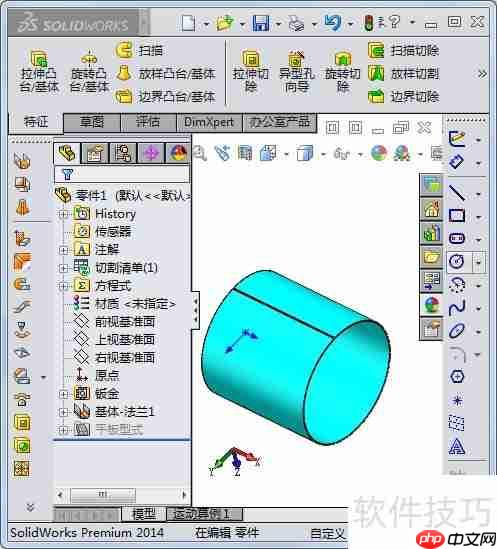

7、 为了更直观地查看效果,可以给零件着色,如图所示。

Solidworks钣金圆筒展开教程

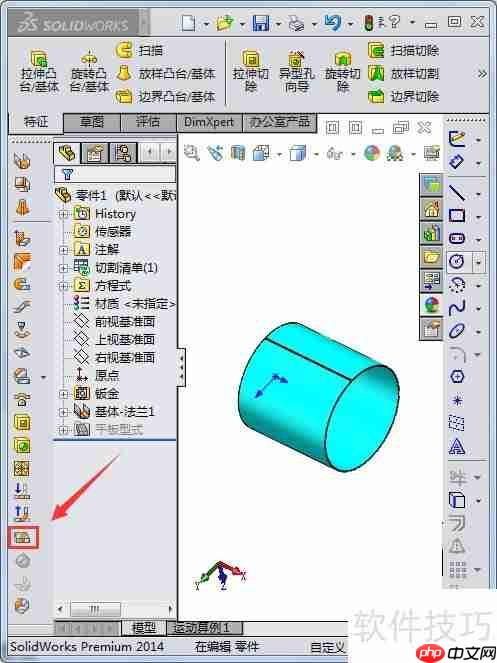

8、 点击钣金展开工具,按照以下步骤操作。

Solidworks钣金圆筒展开教程

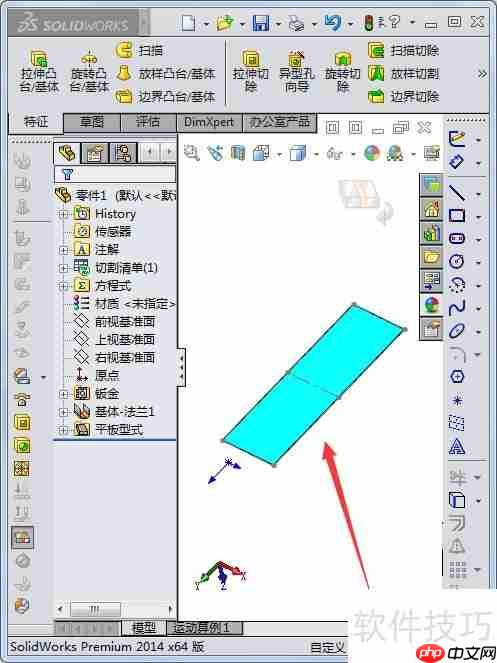

9、 展开后的圆筒形状如图所示。

Solidworks钣金圆筒展开教程

以上就是Solidworks钣金圆筒展开教程的详细内容,更多请关注电脑知识网其它相关文章!
