很多冲压件并不是通过钣金模块设计的，这使得工艺流程图制作或者开模展开变得比较复杂。接下来介绍一种能够把外部实体识别成钣金并进行展开的方法。

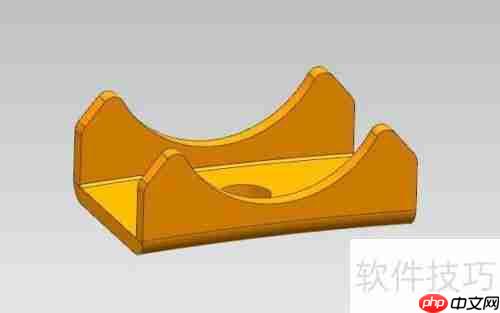

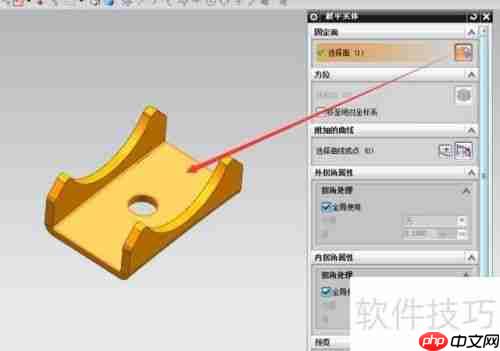

1、 请先将产品图展开观察。
2、 大面呈弧形且侧面有弯曲，需要分两次展开。
3、 具体步骤如下：
4、 先将大弧面摊开。

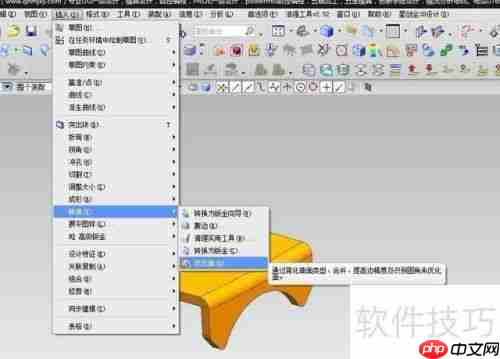

5、 提前做好实体优化工作，确保软件能更精确地识别R角，这样可以更好地完成准备工作。

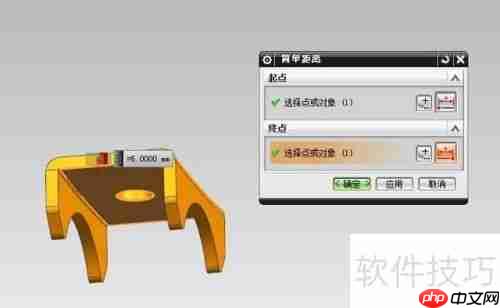

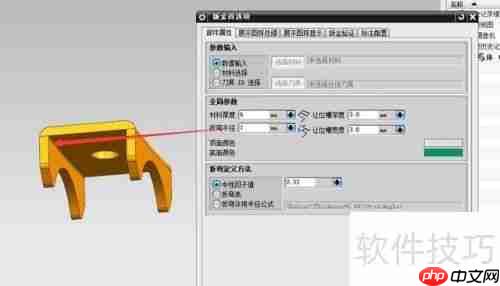

6、 根据产品图测量数据，设定产品的厚度和最小折弯半径。

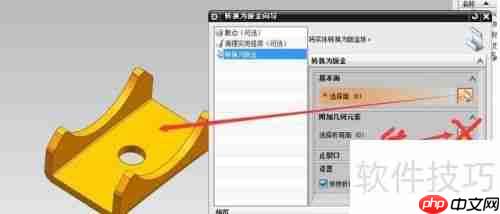

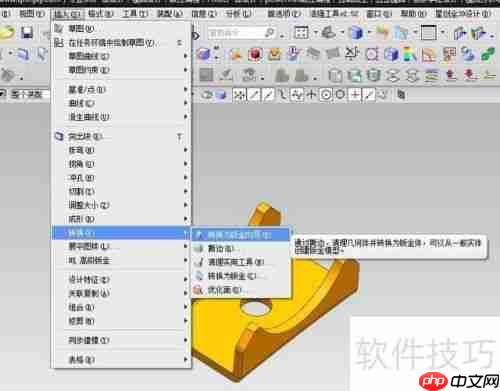

7、 将实体识别为钣金件。

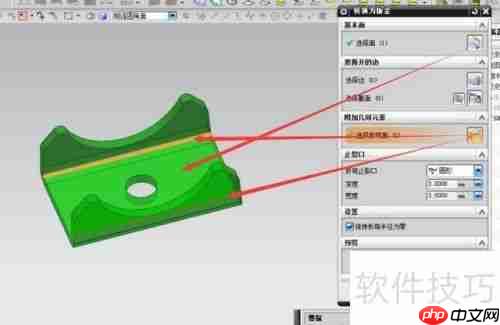

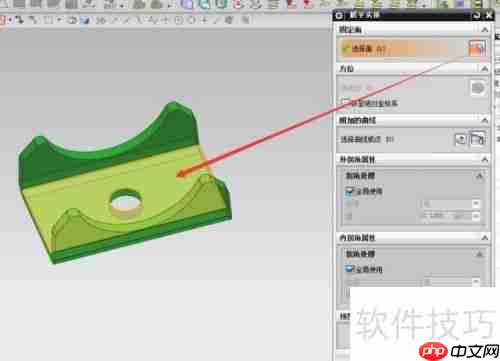

8、 首先展开大面积部分，避免选择R角。

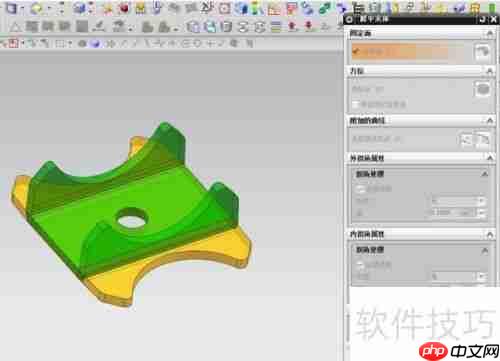

9、 然后利用展平工具来展开大面积实体。
10、 第一次展开之后，重新调整效果。
11、 第二步是对折弯边缘进行处理。
12、 展开两侧弯边之后，点击应用按钮。
13、 完成全部展开后的效果如下：
以上就是外来实体识别为钣金并展开的方法研究的详细内容，更多请关注电脑知识网其它相关文章！
