opencv: 形态学 转换(图示+源码)

概述

OpenCV 中有七种形态学转换操作：腐蚀、膨胀、开运算、闭运算、形态学梯度、礼帽和黑帽。

API参考表

腐蚀
erode
erosion = cv2.erode(src=girl_pic, kernel=kernel)
对滑窗中的像素点按位乘，再从中取最小值点作为输出。可以去除浅色噪点
浅色成分被腐蚀

膨胀
dilate
dilation = cv2.dilate(src=girl_pic, kernel=kernel)
对滑窗中的像素点按位乘，再从中取最大值点作为输出。可以增加浅色成分
浅色成分得膨胀

开运算
morphology-open
opening = cv2.morphologyEx(girl_pic, cv2.MORPH_OPEN, kernel)
先腐蚀，后膨胀，去除白噪点
先合再开，对浅色成分不利

闭运算
morphology-close
closing = cv2.morphologyEx(girl_pic, cv2.MORPH_CLOSE, kernel)
先膨胀，后腐蚀，去除黑噪点
先开再合，浅色成分得势

形态学梯度
morphology-grandient
gradient = cv2.morphologyEx(girl_pic, cv2.MORPH_GRADIENT, kernel)
一幅图像腐蚀与膨胀的区别，可以得到轮廓
数值上解释为：膨胀减去腐蚀

礼帽
tophat
tophat = cv2.morphologyEx(girl_pic, cv2.MORPH_TOPHAT, kernel)
原图像减去开运算的差
数值上解释为：原图像减去开运算

黑帽
blackhat
blackhat = cv2.morphologyEx(girl_pic, cv2.MORPH_BLACKHAT, kernel)
闭运算减去原图像的差
数值上解释为：闭运算减去原图像

实验思路：编写代码，实现OpenCV自带的七种形态学转换操作，并将生成的图片保存到 pic 文件夹中；使用礼帽生成的图像加上开运算生成的图像，看看是否能得到原图，并将生成的图片保存到 pic 文件夹中；使用闭运算生成的图像减去黑帽生成的图像，看看是否能得到原图，并将生成的图片保存到 pic 文件夹中；如果成功，则验证自己的思路是正确的。

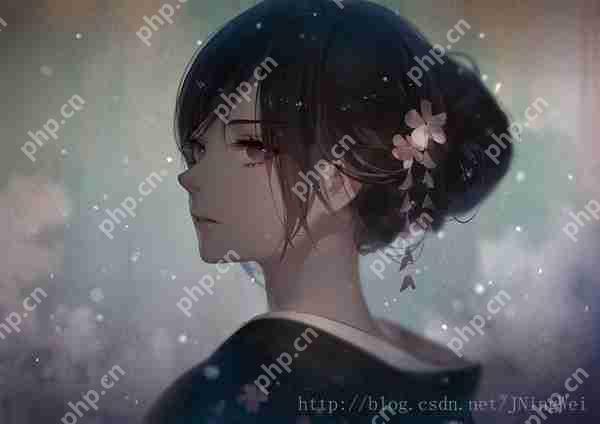

Demo:原始图像（../pic/girl.jpg）：

七种形态学转换操作：

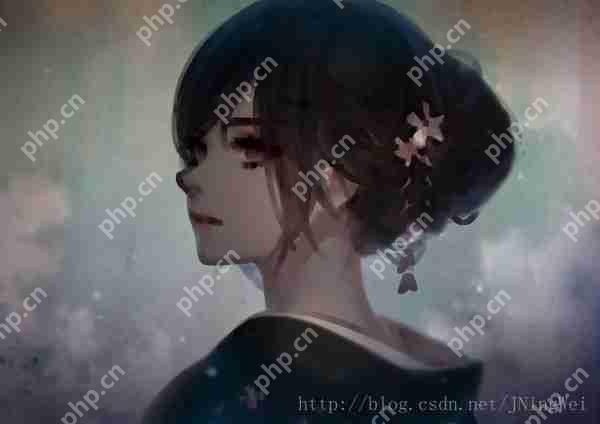

腐蚀（../pic/erosion.jpg）：

膨胀（../pic/dilation.jpg）：

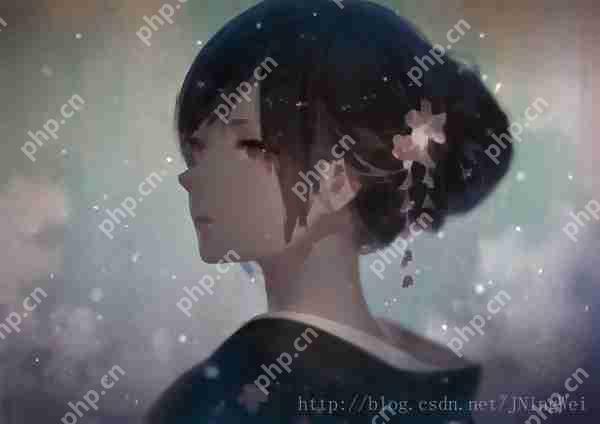

开运算（../pic/opening.jpg）：

闭运算（../pic/closing.jpg）：

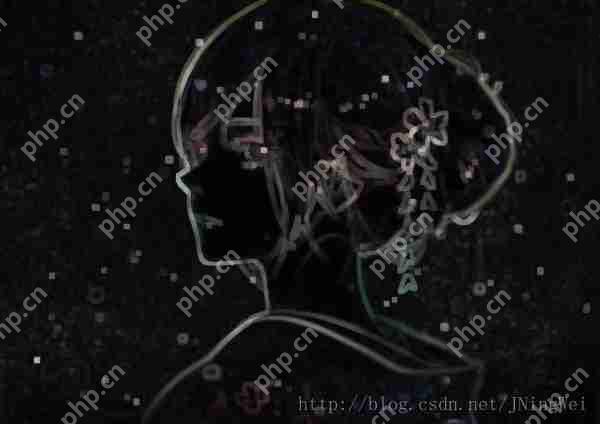

形态学梯度（../pic/gradient.jpg）：

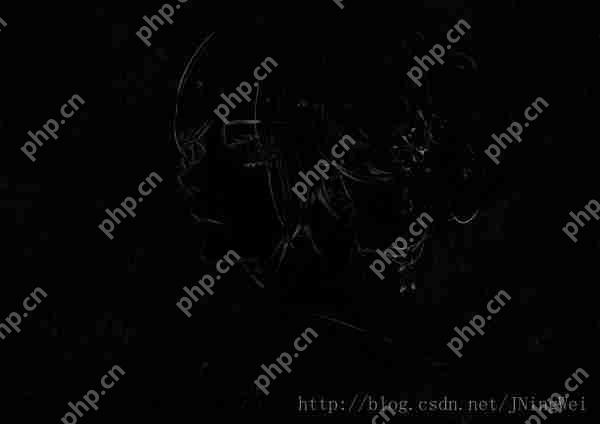

礼帽（../pic/tophat.jpg）：

黑帽（../pic/blackhat.jpg）：

通过转换后的图像得到原图像：

cv2.add(open, tophat)（../pic/open_and_tophat.jpg）：

close-blackhat（../pic/close_subtract_blackhat.jpg）：

附上自己编写的实验代码：

# -*- coding: utf-8 -*-import cv2import numpy as np<p>girl_pic = cv2.imread('../pic/girl.jpg')kernel = np.ones((5, 5), np.uint8)</p><h1>腐蚀</h1><p>erosion = cv2.erode(src=girl_pic, kernel=kernel)cv2.imshow('erosion', erosion)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/erosion.jpg', erosion)</p><h1>膨胀</h1><p>dilation = cv2.dilate(src=girl_pic, kernel=kernel)cv2.imshow('dilation', dilation)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/dilation.jpg', dilation)</p><h1>开运算</h1><p>opening = cv2.morphologyEx(girl_pic, cv2.MORPH_OPEN, kernel)cv2.imshow('opening', opening)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/opening.jpg', opening)</p><h1>闭运算</h1><p>closing = cv2.morphologyEx(girl_pic, cv2.MORPH_CLOSE, kernel)cv2.imshow('closing', closing)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/closing.jpg', closing)</p><h1>形态学梯度</h1><p>gradient = cv2.morphologyEx(girl_pic, cv2.MORPH_GRADIENT, kernel)cv2.imshow('gradient', gradient)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/gradient.jpg', gradient)</p><h1>礼帽</h1><p>tophat = cv2.morphologyEx(girl_pic, cv2.MORPH_TOPHAT, kernel)cv2.imshow('tophat', tophat)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/tophat.jpg', tophat)</p><h1>黑帽</h1><p>blackhat = cv2.morphologyEx(girl_pic, cv2.MORPH_BLACKHAT, kernel)cv2.imshow('blackhat', blackhat)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/blackhat.jpg', blackhat)</p><h1>cv2.add(open, tophat)</h1><p>open_and_tophat = cv2.add(opening, tophat)cv2.imshow('open_and_tophat', open_and_tophat)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/open_and_tophat.jpg', open_and_tophat)</p><h1>close-blackhat</h1><p>close_subtract_blackhat = closing - blackhatcv2.imshow('close_subtract_blackhat', close_subtract_blackhat)cv2.waitKey(2000)cv2.destroyAllWindows()cv2.imwrite('../pic/close_subtract_blackhat.jpg', close_subtract_blackhat)
